Ngày: 27-08-2026 01:53:07 | TƯ VẤN KỸ THUẬT | Lượt xem: 11
Trong một bộ khớp nối nhanh, đầu đực và đầu cái là hai bộ phận làm việc cùng nhau để tạo kết nối giữa đường ống, dây dẫn hoặc thiết bị. Tuy nhiên, hai loại này có cấu tạo và chức năng khác nhau. Thông thường, đầu cái được gọi là Socket, còn đầu đực được gọi là Plug. Plug được đưa vào Socket và được cơ cấu khóa giữ lại để tạo thành một kết nối hoàn chỉnh.
Hiểu đúng sự khác nhau giữa đầu đực và đầu cái giúp người dùng lựa chọn đúng model, tránh tình trạng mua đúng kích thước ren nhưng vẫn không thể kết nối với hệ thống đang sử dụng.

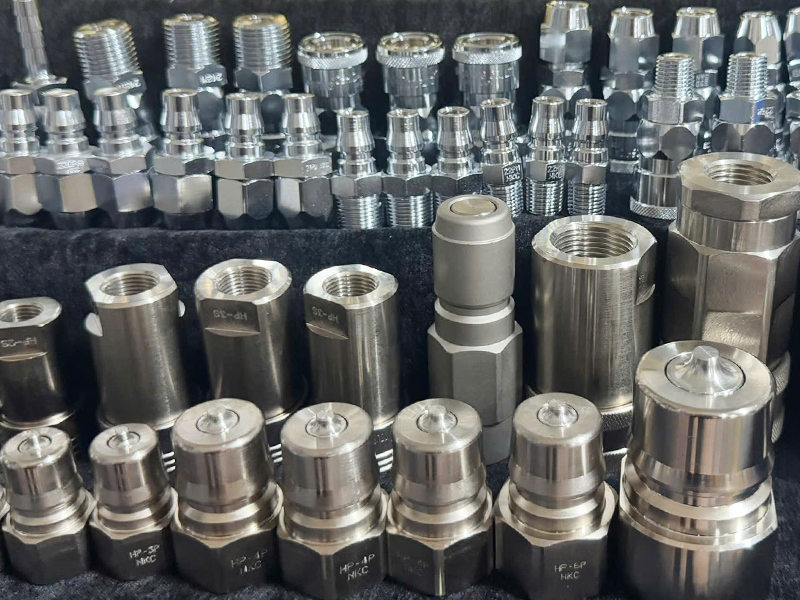

Đầu đực của khớp nối nhanh, thường gọi là Plug, là phần được đưa vào Socket để tạo kết nối.
Plug thường có phần thân được gia công theo một profile nhất định. Profile này phải phù hợp với cấu tạo bên trong của Socket thì hai đầu mới có thể ghép nối.
Tùy model, Plug có thể được thiết kế với nhiều dạng kết nối như:
Trong hệ thống thực tế, Plug thường được lắp cố định trên máy móc, khuôn, dụng cụ khí nén hoặc đầu đường ống.
.jpg)
Đầu cái của khớp nối nhanh, thường gọi là Socket, là bộ phận tiếp nhận Plug và giữ Plug bằng cơ cấu khóa.
So với Plug, Socket thường có cấu tạo phức tạp hơn. Tùy dòng sản phẩm, bên trong Socket có thể gồm cơ cấu khóa, bi thép, lò xo, gioăng làm kín và van đóng mở.
Khi Plug được đưa vào đúng vị trí, cơ cấu khóa của Socket giữ hai đầu lại với nhau. Ở những dòng có van, việc kết nối còn đồng thời mở đường dẫn để khí, nước hoặc dầu đi qua. Khi tháo Plug, van có thể tự đóng tùy thiết kế của từng model.
Sự khác nhau chính giữa đầu đực và đầu cái của khớp nối nhanh nằm ở cấu tạo và vai trò khi kết nối.
| Tiêu chí | Đầu đực – Plug | Đầu cái – Socket |
|---|---|---|
| Vai trò | Đưa vào đầu cái để kết nối | Tiếp nhận và khóa đầu đực |
| Cấu tạo | Thường đơn giản hơn | Thường có cơ cấu khóa bên trong |
| Cơ cấu khóa | Không phải bộ phận khóa chính | Thường chứa bi khóa hoặc cơ cấu giữ Plug |
| Van | Có thể có hoặc không | Nhiều dòng được tích hợp van |
| Vị trí phổ biến | Máy, khuôn, dụng cụ hoặc đầu đường ống | Dây dẫn, nguồn khí, nguồn dầu hoặc hệ thống cấp |
| Tên gọi phổ biến | Plug, đầu đực | Socket, đầu cái |
Dù có cấu tạo khác nhau, Socket và Plug phải được lựa chọn đồng bộ để đảm bảo khả năng kết nối.
Không. Cùng kích thước ren chưa chắc đầu đực và đầu cái có thể kết nối với nhau - Đây là một trong những nhầm lẫn phổ biến nhất khi lựa chọn khớp nối nhanh.
Ren là phần dùng để lắp đầu nối vào thiết bị hoặc đường ống. Trong khi đó, khả năng Plug cắm vào Socket phụ thuộc vào profile của phần kết nối nhanh.
Ví dụ, một Socket ren 1/4" và một Plug cũng có ren 1/4" vẫn có thể không ghép được nếu thuộc hai series hoặc hai tiêu chuẩn khác nhau. Do đó, khi lựa chọn cần kiểm tra đồng thời: kích thước ren + model + series + profile Socket/Plug.
Cả Socket và Plug đều có thể được thiết kế với nhiều dạng kết nối phía sau để phù hợp với từng hệ thống.
Để chọn đúng Socket và Plug, trước tiên cần xác định dòng khớp nối nhanh đang sử dụng. Nếu biết model hiện tại, việc đối chiếu sẽ đơn giản hơn. Người dùng chỉ cần kiểm tra model Socket và Plug tương ứng trong cùng series.
Nếu không biết model, cần xác định thêm: hình dạng Socket và Plug; kích thước ren; đường kính Plug; kiểu kết nối; môi chất sử dụng; áp suất và nhiệt độ làm việc; thương hiệu hoặc ký hiệu còn lại trên sản phẩm.
Đặc biệt, không nên chọn chỉ dựa trên hình ảnh hoặc kích thước ren.
Tùy dòng sản phẩm, Socket và Plug có thể được cung cấp riêng để người dùng thay thế từng bộ phận khi cần. Điều này thuận tiện trong trường hợp hệ thống đã có Socket nhưng cần bổ sung thêm Plug cho máy hoặc thiết bị mới.
Tuy nhiên, trước khi mua riêng cần xác định chắc chắn model tương thích. Không nên chỉ chọn theo kích thước ren vì hai đầu vẫn có thể không kết nối được.
Giá đầu đực và đầu cái của khớp nối nhanh phụ thuộc vào model, kích thước, vật liệu, thương hiệu và số lượng đặt hàng. Socket thường có cấu tạo phức tạp hơn Plug nên mức giá giữa hai loại có thể khác nhau tùy dòng sản phẩm. Để nhận báo giá chính xác, khách hàng nên cung cấp model hoặc hình ảnh Socket – Plug đang sử dụng cùng kích thước ren và yêu cầu kỹ thuật.
Nihon Setsubi Việt Nam chuyên cung cấp các dòng khớp nối nhanh NKC YOSHIDA chính hãng, bao gồm Socket và Plug cho hệ thống khí nén, thủy lực, khuôn mẫu và nhiều ứng dụng công nghiệp.
Khách hàng chưa xác định được model có thể cung cấp hình ảnh đầu nối, kích thước ren, môi chất và thông tin hệ thống để được hỗ trợ đối chiếu.
Đầu đực và đầu cái của khớp nối nhanh khác nhau chủ yếu ở cấu tạo và chức năng. Đầu đực hay Plug là phần được đưa vào kết nối, trong khi đầu cái hay Socket chứa cơ cấu tiếp nhận và khóa Plug. Khi lựa chọn cần nhớ rằng cùng kích thước ren không đồng nghĩa với khả năng kết nối. Socket và Plug phải đúng profile, đúng series hoặc được xác nhận tương thích để hệ thống hoạt động chính xác.
