Cấu tạo cơ bản của khớp nối khí nén

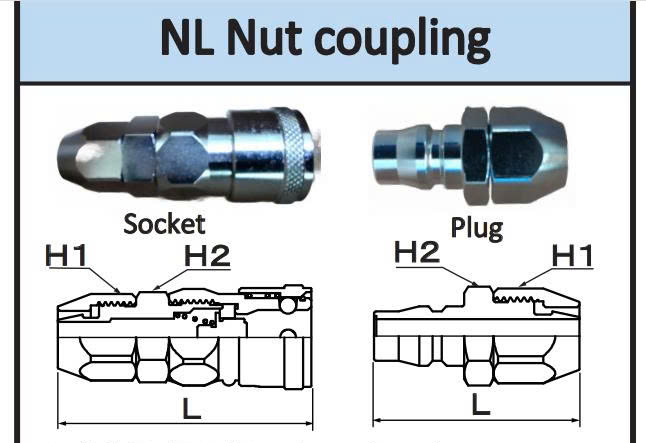

Một bộ khớp nối khí nén thường gồm hai thành phần chính là Socket và Plug.

Socket là đầu cái, có nhiệm vụ tiếp nhận và giữ Plug. Đây cũng là bộ phận có cấu tạo phức tạp hơn vì bên trong thường tích hợp cơ cấu khóa, lò xo, gioăng làm kín và van khí. Trong khi đó, Plug là đầu đực, được đưa vào Socket để hình thành kết nối hoàn chỉnh.

Khi quan sát bên ngoài, Plug thường có kết cấu khá đơn giản, gồm phần đầu ghép nối với Socket và phần ren hoặc đầu nối ống ở phía còn lại. Tuy nhiên, phần đầu của Plug được gia công theo một profile xác định để tương thích với Socket của cùng series.

Bên trong Socket, các bộ phận thường được bố trí gồm thân khớp nối, vòng trượt hoặc ống khóa, bi khóa, lò xo hồi vị, cụm van và gioăng O-ring. Mỗi chi tiết đảm nhiệm một vai trò riêng nhưng hoạt động đồng thời trong quá trình kết nối.

Trong đó, bi khóa và vòng trượt có nhiệm vụ giữ Plug, lò xo tạo lực hồi vị cho cơ cấu, còn gioăng O-ring đảm nhiệm việc làm kín tại vị trí tiếp xúc. Với các loại Socket có van tự động, cụm van sẽ chịu trách nhiệm đóng hoặc mở đường khí khi Plug được lắp vào hoặc tháo ra.

Chính sự phối hợp giữa các bộ phận này tạo nên cơ chế hoạt động đặc trưng của khớp nối nhanh khí nén.

Nguyên lý hoạt động khi kết nối Socket và Plug

Khi Plug được đưa vào Socket, đầu Plug bắt đầu tác động lên cơ cấu khóa nằm bên trong. Lúc này, các viên bi khóa dịch chuyển ra khỏi vị trí ban đầu để tạo khoảng trống cho Plug đi sâu vào Socket. Khi Plug đã đến đúng vị trí, phần rãnh trên thân Plug nằm ngang với các viên bi khóa. Dưới tác động của lò xo và vòng trượt, các viên bi được đẩy trở lại và nằm vào rãnh này. Nhờ đó, Plug được giữ cố định bên trong Socket.

Quá trình khóa cơ khí diễn ra đồng thời với quá trình mở đường khí. Ở những Socket có tích hợp van tự động, khi Plug đi vào đủ sâu, đầu Plug sẽ tác động lên cụm van bên trong và đẩy van ra khỏi vị trí đóng. Khi van mở, đường dẫn khí từ Socket sang Plug được thông hoàn toàn. Khí nén từ máy nén hoặc hệ thống đường ống có thể tiếp tục đi qua khớp nối và truyền đến thiết bị sử dụng.

Có thể hiểu quá trình này theo trình tự:

Plug đi vào Socket → cơ cấu khóa mở → Plug đến đúng vị trí → bi khóa giữ Plug → van khí mở → khí nén lưu thông.

Toàn bộ quá trình diễn ra rất nhanh và không cần phải xoay ren nhiều vòng như các kiểu kết nối truyền thống.

Khí nén được truyền qua khớp nối như thế nào?

Sau khi Socket và Plug được khóa hoàn toàn, đường dẫn khí bên trong hai chi tiết tạo thành một đường thông liên tục. Khí nén sẽ đi từ nguồn khí qua đường ống, vào Socket, đi qua khu vực van và tiếp tục truyền qua Plug đến ống dẫn hoặc thiết bị phía sau.

Trong quá trình này, gioăng O-ring đóng vai trò rất quan trọng. Gioăng được bố trí tại vị trí tiếp xúc giữa các chi tiết nhằm hạn chế khí thoát ra bên ngoài. Vì vậy, độ kín của khớp nối không chỉ phụ thuộc vào việc Socket và Plug có đúng kích thước hay không mà còn liên quan đến tình trạng bề mặt tiếp xúc và chất lượng của gioăng làm kín.

Nếu gioăng bị chai cứng, mòn hoặc biến dạng sau thời gian dài sử dụng, khả năng làm kín có thể giảm và xuất hiện hiện tượng rò khí tại vị trí khớp nối.

Nguyên lý hoạt động khi tháo Plug khỏi Socket

Quá trình tháo khớp nối diễn ra theo chiều ngược lại.

• Khi người vận hành kéo hoặc tác động lên vòng trượt của Socket, cơ cấu giữ bi được giải phóng. Các viên bi khóa lúc này có thể dịch chuyển ra khỏi rãnh trên Plug.
• Khi không còn bị giữ bởi các viên bi, Plug có thể được rút ra khỏi Socket.

Với Socket có van tự động, ngay khi Plug rời khỏi vị trí làm việc, lò xo bên trong sẽ đẩy van trở lại vị trí đóng. Đường khí từ phía nguồn vì vậy được ngắt lại.

Quá trình có thể mô tả ngắn gọn như sau:

Vòng khóa được tác động → bi khóa giải phóng Plug → Plug được rút ra → van tự động đóng → đường khí bị ngắt.

Cơ chế này giúp hạn chế lượng khí thoát ra ngoài mỗi khi thay dụng cụ hoặc tháo đường ống. Đây cũng chính là lý do khớp nối nhanh được sử dụng rất rộng rãi trong các hệ thống cần thay đổi thiết bị thường xuyên.

Vì sao khớp nối khí nén có thể tháo lắp nhanh?

Nếu sử dụng kết nối ren thông thường, người vận hành phải xoay nhiều vòng ren để tháo hoặc lắp đường ống. Trong nhiều trường hợp còn phải sử dụng thêm cờ lê hoặc dụng cụ hỗ trợ.

Khớp nối khí nén lại sử dụng cơ cấu khóa bằng bi, vòng trượt và lò xo. Nhờ vậy, việc cố định Plug không phụ thuộc vào thao tác vặn ren. Người sử dụng chỉ cần đưa Plug vào đúng vị trí để cơ cấu khóa giữ lại. Khi muốn tháo, chỉ cần tác động lên vòng trượt để giải phóng Plug.

Cơ chế này giúp giảm đáng kể thời gian thao tác, đặc biệt trong các xưởng sản xuất phải thường xuyên thay đổi dụng cụ khí nén như súng xịt khí, máy mài khí nén, súng siết bu lông hoặc máy đánh bóng.

Vai trò của cơ cấu khóa trong khớp nối khí nén

Có thể xem cơ cấu khóa là phần quyết định khả năng liên kết giữa Socket và Plug.

Ở nhiều dòng khớp nối, các viên bi thép được bố trí xung quanh thân Socket. Khi Plug được đưa vào, các viên bi tạm thời dịch chuyển ra ngoài. Sau đó, khi Plug đạt đúng vị trí, bi sẽ trở lại và nằm trong rãnh khóa trên Plug. Lực của lò xo và vòng trượt giúp giữ bi tại vị trí này, từ đó ngăn Plug tự tuột ra trong quá trình làm việc.

Tuy nhiên, cơ chế này chỉ hoạt động đúng khi Socket và Plug có profile tương thích với nhau.

Điều này có nghĩa là hai đầu nối có cùng kích thước ren chưa chắc có thể kết nối với nhau. Nếu khác series hoặc khác profile khóa, Plug có thể không lắp vừa Socket hoặc không được giữ chắc sau khi kết nối.

Vì vậy, khi lựa chọn khớp nối khí nén, không nên chỉ nhìn vào kích thước ren mà cần kiểm tra cả series và kiểu Socket – Plug.

Vai trò của van tự động trong Socket

Một số loại Socket khí nén được trang bị van đóng mở tự động.

• Khi chưa lắp Plug, lò xo giữ van ở trạng thái đóng. Nhờ đó, khí từ phía nguồn không thoát ra ngoài qua Socket.
• Khi Plug được đưa vào, đầu Plug tác động trực tiếp lên van và đẩy van ra khỏi vị trí đóng. Đường khí lúc này được mở và khí nén có thể đi qua.
• Khi Plug được tháo ra, lực lò xo đưa van trở lại trạng thái ban đầu và ngắt dòng khí.

Nhờ cơ chế này, người vận hành có thể thay đổi dụng cụ nhanh hơn mà không phải xử lý toàn bộ hệ thống đường khí trong mỗi lần tháo lắp.

Tuy nhiên, tùy từng thiết kế và từng series, cấu tạo van có thể khác nhau. Vì vậy, khi lựa chọn sản phẩm cần kiểm tra đúng thông số kỹ thuật của model đang sử dụng.

Những nguyên nhân thường gây rò khí tại khớp nối

Mặc dù có cấu tạo tương đối đơn giản, khớp nối khí nén vẫn có thể xuất hiện hiện tượng rò khí sau một thời gian sử dụng.

• Một trong những nguyên nhân phổ biến nhất là gioăng làm kín bị mòn hoặc chai cứng. Khi gioăng mất độ đàn hồi, bề mặt tiếp xúc giữa Socket và Plug không còn được làm kín hoàn toàn.
• Ngoài ra, Plug bị xước, méo hoặc bám nhiều bụi bẩn cũng có thể ảnh hưởng đến khả năng làm kín.
• Một nguyên nhân khác thường gặp là sử dụng Socket và Plug không đúng series. Trong trường hợp này, dù hai đầu nối có vẻ lắp được với nhau, vị trí khóa hoặc vị trí tiếp xúc của gioăng vẫn có thể không đúng thiết kế.
• Áp suất vượt quá giới hạn làm việc của sản phẩm cũng có thể làm giảm tuổi thọ của gioăng, lò xo và các chi tiết bên trong.

Do đó, khi phát hiện rò khí, không nên chỉ kiểm tra riêng gioăng mà cần kiểm tra toàn bộ tình trạng Plug, Socket và điều kiện vận hành của hệ thống.

Khi lựa chọn khớp nối khí nén cần kiểm tra những gì?

Từ cấu tạo và nguyên lý hoạt động có thể thấy rằng khả năng làm việc của khớp nối phụ thuộc vào nhiều yếu tố khác nhau.

• Trước khi lựa chọn một model, người dùng nên xác định đúng series, Socket hoặc Plug, kiểu kết nối, kích thước ren và chuẩn ren.
• Sau đó mới tiếp tục đối chiếu các thông số như vật liệu, áp suất làm việc, nhiệt độ, lưu lượng và môi chất sử dụng.
• Đặc biệt, nếu cần thay thế một đầu nối đang sử dụng, nên ưu tiên xác định model và series cũ trước. Không nên chỉ đo kích thước ren rồi lựa chọn sản phẩm có kích thước tương đương.

Nihon Setsubi Việt Nam cung cấp các dòng khớp nối nhanh NKC Yoshida chính hãng Nhật Bản

Nihon Setsubi Việt Nam hiện cung cấp nhiều dòng khớp nối nhanh NKC Yoshida phục vụ các hệ thống khí nén, thủy lực, khuôn mẫu và nhiều ứng dụng công nghiệp khác. Tùy theo nhu cầu sử dụng, khách hàng có thể lựa chọn các loại Socket, Plug với nhiều kiểu kết nối, kích thước ren và vật liệu khác nhau.

Đối với khách hàng chưa xác định chính xác model, Nihon Setsubi có thể hỗ trợ đối chiếu dựa trên hình ảnh sản phẩm, ký hiệu trên thân, kích thước ren, series và điều kiện làm việc thực tế. Việc lựa chọn đúng Socket – Plug tương thích ngay từ đầu sẽ giúp hạn chế tình trạng mua sai đầu nối, không lắp được hoặc phát sinh rò khí trong quá trình sử dụng.
