Model đầu nối nhanh NKC Yoshida thể hiện điều gì?

Model là thông tin đầu tiên cần kiểm tra khi đọc thông số đầu nối nhanh NKC Yoshida. Mỗi model thường thuộc một series và có cấu hình riêng về kiểu Socket hoặc Plug, kích thước ren và dạng kết nối. Ví dụ, cùng một series có thể có nhiều model khác nhau tương ứng với ren 1/8", 1/4", 3/8", 1/2" hoặc lớn hơn.

Khi thay thế một đầu nối cũ, nên ưu tiên xác định đúng model hiện tại trước khi so sánh các thông số còn lại.

Cách nhận biết Socket và Plug

Trong một bộ khớp nối nhanh NKC Yoshida, hai thành phần cơ bản là:

• Socket: đầu cái, tiếp nhận và khóa Plug.

• Plug: đầu đực, được đưa vào Socket để tạo kết nối.

Một số series có ký hiệu riêng để phân biệt Socket và Plug. Vì vậy, khi đọc catalogue cần xác định rõ model đang xem thuộc phía nào của bộ đầu nối.

Điểm cần lưu ý là Socket và Plug phải đúng profile hoặc cùng series tương thích. Cùng kích thước ren chưa chắc hai đầu sẽ kết nối được với nhau.

Cách đọc ký hiệu kiểu ren

Thông số ren cho biết đầu nối được lắp với thiết bị hoặc đường ống theo kiểu nào.

Các ký hiệu thường gặp có thể gồm:

• Male thread: ren ngoài.
• Female thread: ren trong.

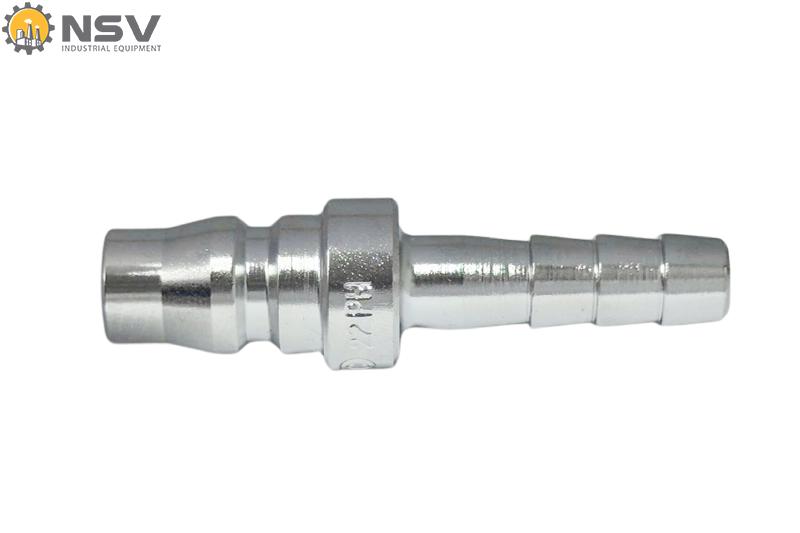

• Hose connection: dạng nối ống mềm hoặc đuôi chuột, tùy từng series.

Trong catalogue NKC Yoshida, một số model sử dụng ký hiệu chữ cái để phân biệt kiểu kết nối. Do đó, không nên chỉ nhìn phần số trong model mà cần xem cả ký hiệu đi kèm.

Ví dụ với model dạng PM, chữ M thường được dùng để chỉ kiểu Male thread – ren ngoài trong một số dòng sản phẩm.

Cách đọc kích thước ren

Kích thước ren thường được thể hiện theo đơn vị inch như: 1/8", 1/4", 3/8", 1/2", 3/4", 1"

Tuy nhiên, đây là kích thước danh nghĩa, không phải đường kính thực tế đo trực tiếp trên phần ren. Ngoài kích thước, cần kiểm tra thêm chuẩn ren. Trên các sản phẩm công nghiệp Nhật Bản có thể gặp các ký hiệu như R, PT hoặc các chuẩn khác tùy series.

Ví dụ, nếu bảng thông số ghi: Thread size T (R): 1/2" thì model đó sử dụng ren R kích thước danh nghĩa 1/2".

Cách đọc các kích thước L, Dmax và d

Ngoài ren, catalogue đầu nối nhanh NKC Yoshida thường có bản vẽ kỹ thuật với các ký hiệu kích thước.

L – chiều dài tổng thể

• L thường thể hiện chiều dài của đầu nối theo phương dọc.
• Thông số này hữu ích khi cần kiểm tra không gian lắp đặt, đặc biệt tại các vị trí chật hẹp hoặc trên khuôn có nhiều đầu nối đặt gần nhau.

Dmax – kích thước lớn nhất

• Dmax thường thể hiện kích thước lớn nhất của phần thân hoặc phần lục giác, tùy bản vẽ của từng series.
• Nếu catalogue ghi thêm Hex, thông số này thường liên quan đến phần lục giác dùng để thao tác bằng cờ lê.

d – đường kính phần kết nối

• Ký hiệu d thường được dùng cho một đường kính cụ thể trên phần Plug hoặc chi tiết kết nối.
• Thông số này đặc biệt hữu ích khi cần đối chiếu đầu nối cũ nhưng không còn đọc rõ model.

Cách đọc khối lượng sản phẩm

Catalogue có thể cung cấp thông số Mass (g) để thể hiện khối lượng của từng model.

Nếu một model có nhiều lựa chọn vật liệu, bảng thông số có thể tách riêng khối lượng cho từng phiên bản.

Ví dụ:

• Brass: đồng.
• Stainless steel: thép không gỉ.

Sự khác nhau về khối lượng giúp người dùng nhận biết thêm cấu hình vật liệu của từng phiên bản.

Cách đọc vật liệu của đầu nối nhanh Yoshida

Vật liệu là thông số quan trọng khi lựa chọn đầu nối nhanh theo điều kiện làm việc. NKC Yoshida có thể có các phiên bản vật liệu khác nhau tùy series và model. Các vật liệu thường gặp gồm đồng, thép hoặc thép không gỉ. Khi đọc catalogue, cần đối chiếu vật liệu với: môi chất sử dụng; môi trường có ăn mòn hay không; áp suất; nhiệt độ; yêu cầu độ bền của hệ thống.

Không nên mặc định cùng model nhưng khác vật liệu sẽ có thông số làm việc giống nhau nếu catalogue chưa xác nhận.

Cách đọc thông số áp suất và nhiệt độ

Với một số dòng đầu nối nhanh khí nén, thủy lực hoặc khuôn mẫu, catalogue có thể ghi rõ:

• Working pressure: áp suất làm việc.
• Maximum pressure: áp suất tối đa.
• Working temperature: dải nhiệt độ làm việc.

Đây là các thông số cần kiểm tra kỹ trước khi lựa chọn sản phẩm cho hệ thống có áp suất hoặc nhiệt độ cao.

Nếu bảng thông số của model không thể hiện các giá trị này, không nên tự suy đoán từ kích thước hoặc vật liệu. Cần đối chiếu thêm catalogue kỹ thuật của đúng series.

Cách đọc thông số môi chất sử dụng

Một số dòng NKC Yoshida được thiết kế cho các môi chất khác nhau như: khí nén, nước, dầu thủy lực, nước nóng hoặc dầu nóng. Môi chất ảnh hưởng đến cấu tạo van, vật liệu thân và vật liệu làm kín. Vì vậy, dù hai model có kích thước tương tự, chúng vẫn có thể được thiết kế cho điều kiện sử dụng khác nhau. Khi lựa chọn nên xác định môi chất trước, model sau.

Ví dụ cách đọc một model đầu nối nhanh NKC Yoshida

Giả sử một model có thông tin:

• Model: TS-4PM
• Series: TS Series Plug (P)
• Kiểu: PM – Male thread
• Thread size T (R): 1/2"
• L: 52 mm
• Dmax (Hex): 23 mm
• d: Ø13 mm
• Mass Brass: 84 g
• Mass Stainless steel: 78 g

Có thể hiểu như sau:

TS-4PM là Plug thuộc TS Series, dạng ren ngoài, sử dụng ren R 1/2". Sản phẩm có chiều dài 52 mm, phần lục giác lớn nhất 23 mm, đường kính d là Ø13 mm và có các phiên bản vật liệu với khối lượng khác nhau.

Cách đọc này giúp người mua xác định nhanh được series, kiểu đầu nối, chuẩn ren, kích thước và vật liệu trước khi đặt hàng.

Khi đọc thông số đầu nối nhanh cần kiểm tra những gì?

Trước khi chọn model, nên kiểm tra theo thứ tự:

Model → Series → Socket/Plug → Kiểu kết nối → Chuẩn ren → Kích thước → Vật liệu → Áp suất → Nhiệt độ → Môi chất.

Nếu một trong các thông tin quan trọng chưa rõ, nên đối chiếu thêm catalogue hoặc hỏi nhà cung cấp kỹ thuật.

Những lỗi thường gặp khi đọc thông số đầu nối nhanh

• Lỗi phổ biến nhất là chỉ nhìn vào kích thước ren rồi cho rằng hai đầu nối có thể thay thế cho nhau.
• Một lỗi khác là bỏ qua series và profile Socket – Plug. Hai model có cùng ren nhưng khác series vẫn có thể không kết nối được.
• Ngoài ra, người mua cũng dễ nhầm giữa kích thước danh nghĩa và kích thước thực tế đo được trên sản phẩm.

Vì vậy, khi thay đầu nối cũ, nên ưu tiên đối chiếu model và bản vẽ kỹ thuật, không chỉ dựa vào kích thước bên ngoài.

Đầu nối nhanh NKC Yoshida có những dòng nào?

NKC Yoshida cung cấp nhiều dòng khớp nối nhanh công nghiệp phục vụ các ứng dụng khác nhau.

Trong thực tế có thể gặp các nhóm như:

• Đầu nối nhanh khí nén, dùng cho hệ thống khí và dụng cụ khí nén;
• Đầu nối nhanh thủy lực, dùng cho đường dầu và thiết bị thủy lực;
• Đầu nối nhanh khuôn mẫu, dùng cho các hệ thống nước làm mát hoặc điều nhiệt khuôn.

Mỗi series có cách ký hiệu model và bảng thông số riêng, vì vậy nên đọc đúng catalogue của dòng sản phẩm đang sử dụng.

Mua đầu nối nhanh NKC Yoshida chính hãng ở đâu?

Nihon Setsubi Việt Nam chuyên cung cấp các dòng đầu nối nhanh NKC Yoshida chính hãng cho hệ thống khí nén, thủy lực, khuôn mẫu và nhiều ứng dụng công nghiệp.

Khách hàng chưa xác định được model có thể cung cấp hình ảnh đầu nối, ký hiệu trên thân, kích thước ren và điều kiện sử dụng để được hỗ trợ đối chiếu.
